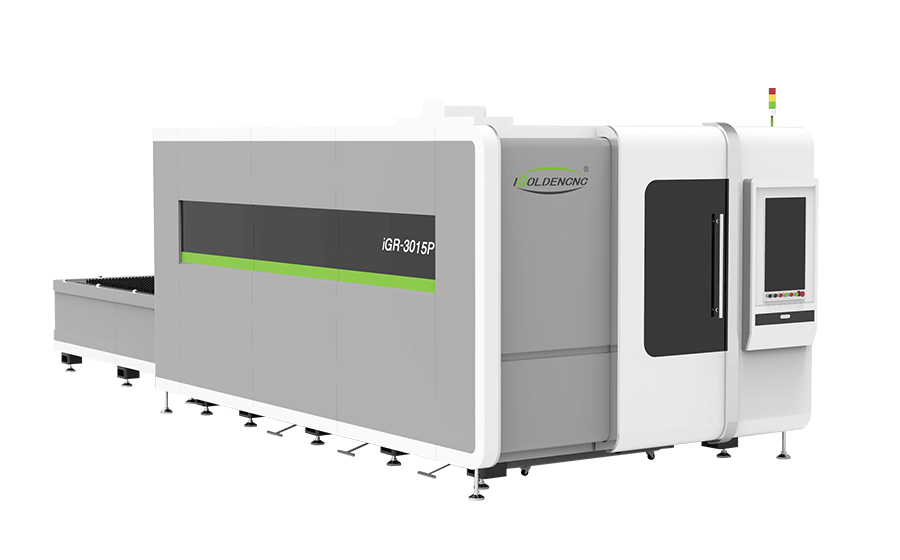

Người mẫu | ign-p 3015 | |
Khu vực làm việc | 3000 * 1500mm. | |
Xì tràng trục X. | 1500mm. | |
Đột quỵ trục y | 3000mm. | |
Đột quỵ trục Z. | 300mm. | |
Sự chính xác | X, Y chính xác định vị trục | 0,03mm. |
X, trục y tái định vị chính xác | 0,02mm. | |
Tốc độ | X, y trục tối đa. Tốc độ chạy | 180m / phút |
X, y trục tối đa. Tốc độ tăng tốc | 2g. | |
Nguồn cấp | Giai đoạn | 3 |
Định mức điện áp | 380v. | |
Tính thường xuyên | 50 / 60Hz. | |
Bảo vệ lớp | Ip65. | |
Cơ thể máy | Tối đa. Đang tải làm việc | 1000kg. |
Trọng lượng cơ thể | 4000kg. | |
Kích thước (l * w * h) | 8230 * 3140 * 2300mm | |
Sức mạnh laser. | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Worktable tùy chọn | 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm |
Nhanh hơn và ổn định hơn.
Cải thiện sự chính xác và an toàn xử lý.
Tăng năng suất.
Nền tảng trao đổi tự động chuỗi đôi động cơ đôi, nền tảng bao gồm một khung hàn, với lưới hỗ trợ mà phôi được hỗ trợ và bàn làm việc có thể chịu tải lên tới 1000kg; Có những quả bóng phổ quát xung quanh bàn làm việc, được điều khiển bởi động cơ servo Yaskawa, tốc độ trao đổi ổn định trong vòng 8-15, ngăn chặn hiệu quả độ lệch và va chạm.
Hai chế độ liên kết hoặc hoạt động độc lập có thể được đặt linh hoạt, thuận tiện để xử lý các lỗi như ùn tắc, dễ dàng dọn sạch chất thải bên dưới, đáp ứng việc tải và dỡ các tấm đặc biệt và nâng cao hiệu quả sản xuất.
Máy cắt laser sợi kín 360 ° Bảo vệ đầy đủ và thiết kế kín, cửa sổ quan sát sử dụng kính bảo vệ laser đáp ứng các tiêu chuẩn CE châu Âu và toàn bộ máy nặng 10t.
Bảo vệ môi trường: Ngăn chặn rò rỉ bụi được tạo ra bằng cách cắt để đảm bảo độ sạch của khu vực làm việc.
An toàn: Tránh ô nhiễm laser, bảo vệ sự an toàn của các nhà khai thác trong quá trình sản xuất và cải thiện yếu tố an toàn.
Mở rộng tuổi thọ của máy, và có thể duy trì và cải thiện chất lượng xử lý của sản phẩm, và cuối cùng đạt được hiệu quả ổn định và hiệu quả cao.
Bảo vệ kín hoàn toàn cải thiện sự an toàn của việc sử dụng.
Kính bảo vệ laser bảo vệ con người khỏi bức xạ laser.
Hệ thống thu gom bụi tự động thân thiện với môi trường.
Hệ thống giám sát thông minh làm giảm tỷ lệ tai nạn và cải thiện hiệu quả công việc và sự ổn định.
Đầu laser có bộ ổ đĩa động cơ tích hợp và ống kính lấy nét được điều khiển bởi một cơ chế tuyến tính để tự động thay đổi vị trí trong vòng 20 mm. Người dùng có thể đặt tập trung liên tục thông qua chương trình để hoàn thành thủng nhanh các tấm dày và tự động cắt các tấm có độ dày và vật liệu khác nhau. Nhóm ống kính ghép được trang bị D28 tích hợp chùm sáng và tối ưu hóa thiết kế quang học và làm mát bằng nước để đầu laser có thể hoạt động ổn định trong một thời gian dài.
Giường hàn ống vuông được hàn với một ống hình chữ nhật dày với đường kính 200 * 200mm. Trọng lượng giường có thể đạt được 1t. Cơ thể giường được ủ và nghiền nát bởi một giàn lớn để khoan chính xác tất cả các lỗ cơ bản lắp đặt cùng một lúc. .
Độ bền kéo cao hơn và độ ổn định kích thước. Cải thiện hiệu quả độ chính xác của giường, giảm lỗi xử lý của phôi. Tăng sức đề kháng và ổn định của đường ray dẫn hướng.
Nó làm giảm sự mất mát của thiết bị khi nó được sử dụng. Nó giữ độ chính xác của công cụ máy trong một thời gian dài và không biến dạng trong 20 năm. Các thiết bị có độ ổn định tốt và giảm các lỗi xử lý gây ra bởi sự rung động của giường.
Trên nền tảng tải phía sau và dỡ, cạnh của giường được phủ bằng thép không gỉ chất lượng cao.
Chống mài mòn và chống trầy xước. Việc sử dụng thép không gỉ Austenitic gia cố có khả năng chống mài mòn mạnh hơn và chống trầy xước, tránh tổn thương trực tiếp vào giường và gây Ăn mòn cơ thể giường.
Bảo quản. Thép không gỉ chất lượng cao có khả năng chống ăn mòn, và chắc chắn sẽ gặp môi trường axit hoặc kiềm mạnh trong quá trình chế biến công nghiệp.
Tuổi thọ dài hơn. Bảo vệ hiệu quả cơ thể của giường, có thể được tháo rời và được thay thế bằng cách mở rộng tuổi thọ của thiết bị.
CácMáy cắt laser kim loại với trao đổiNền tảng, trong quá trình bốc xếp, tấm kim loại sẽ tiếp tục chà xát vào mép giường. Thiết kế bao phủ thép không gỉ sáng tạo làm cho các thiết bị đẹp và thiết thực, và làm giảm thêm chi phí bảo trì.
Độ chính xác cao. Sau khi lão hóa thủ công, xử lý giải pháp và hoàn thiện, chùm tia có tính toàn vẹn, độ cứng, độ bền và độ dẻo.
Tốc độ nhanh. Hợp kim nhôm có các tính năng của trọng lượng nhẹ và độ cứng mạnh, có lợi cho chuyển động tốc độ cao trong quá trình xử lý, và tính linh hoạt cao có lợi cho việc cắt tốc độ cao của đồ họa khác nhau trên cơ sở độ chính xác cao.
Hiệu quả cao. Dầm trọng lượng nhẹ hơn có thể đảm bảo hoạt động nhanh chóng của thiết bị, cải thiện hiệu quả xử lý và đồng thời đảm bảo chất lượng xử lý.
Không chỉ có thể hoạt động tốc độ cao của máy cắt laser tốt nhất được đảm bảo, mà còn là độ chính xác và hiệu quả của quá trình chế biến cắt tấm kim loại.
Cải thiện hiệu quả tuổi thọ và độ chính xác của máy cắt laser bảo vệ, giảm chi phí thời gian và giảm thời gian mất thời gian. Và sau khi sử dụng cùng giới hạn thời gian, chùm nhôm có thể đảm bảo độ chính xác cắt đến mức độ lớn nhất, đồng thời nó có thể làm giảm năng lượng động học của đầu laser trong quá trình chuyển động tốc độ cao.
Màn hình màn hình dọc khác với màn hình hiển thị ngang truyền thống. Tốc độ đáp ứng đạt 8ms, độ phân giải đạt 1080p, tỷ lệ màn hình được tối ưu hóa thành 16: 9, mức tiêu thụ điện năng thấp và giao diện phần mềm điều khiển và thói quen duyệt web của con người thích nghi tốt hơn. Ngoài ra, nó có mức độ sáng cao và độ phản xạ thấp, và bảng kính chắc chắn có độ chắc chắn và độ bền.
Hệ thống cắt laser Cyput là một hệ thống điều khiển vòng lặp mở đầy đủ tính năng được khởi chạy đặc biệt cho ngành xử lý kim loại tấm.
Hỗ trợ AI, DXF, PLT, Gerber, LXD và các định dạng dữ liệu đồ họa khác và chấp nhận mã G tiêu chuẩn quốc tế.
Khi mở và nhập các tệp bên ngoài, tối ưu hóa được thực hiện tự động.
Linh hoạt và đa dạng bố trí tự động và các chức năng trình tự bố cục thủ công, một loạt các phương thức mảng có sẵn.
Chức năng thư viện vật liệu mạnh mẽ cho phép lưu tất cả các tham số quá trình để được lưu lại cho cùng một vật liệu được sử dụng lại.
Xử lý bộ nhớ điểm dừng và định vị bất kỳ chức năng điểm nào.
Cắt chiều cao cố định, sau bo mạch sau và nhiều phương pháp tìm kiếm cạnh.
Hỗ trợ điều khiển từ xa hệ thống thông qua hộp cầm tay không dây và Ethernet.
Một cú nhấp chuột để đặt đường dẫn cắt.
Thật dễ dàng để cài đặt, dễ dàng gỡ lỗi, tuyệt vời trong hiệu suất và hoàn thành trong kế hoạch. Đây là hệ thống kiểm soát cắt laser sợi với thị phần cao nhất hiện nay.
Tủ điều khiển độc lập trên sàn
Chống bụi Tất cả các linh kiện điện và nguồn laser được tích hợp thành một tủ điều khiển riêng biệt và có thiết kế chống bụi để kéo dài tuổi thọ của các thành phần điện. Tủ điều khiển nhiệt tự động được trang bị máy lạnh để đạt được nhiệt độ không đổi tự động. Điều này có thể ngăn chặn nhiệt độ mùa hè gây thiệt hại quá mức cho các thành phần.
Lắp ráp thiết bị điện chuyên nghiệp hơn, tách điện mạnh và phân tách điện yếu.
Đơn giản hơn chống bụi, chống tĩnh điện, tản nhiệt tốt, dễ bảo trì.
Thuận tiện hơn và dễ phát hiện lỗi và bảo trì mạch.
An toàn và độc lập với thiết bị máy, giảm nhiễu vận hành thiết bị.
![]() VẬT LIỆU | ![]() CẮT | ![]() Khắc | ![]() DẤU | ![]() Hàn |
Tấm thép không gỉ | √ | |||
Tấm thép carbon | √ | |||
Tấm nhôm | √ | |||
Tấm đồng | √ | |||
Tấm mạ kẽm | √ | |||
Đĩa vàng | √ | |||
Đĩa bạc | √ | |||
Tấm niken | √ | |||
Tấm mangan | √ |
